Jordahl-Tērauda sliežu profili (kanāli)

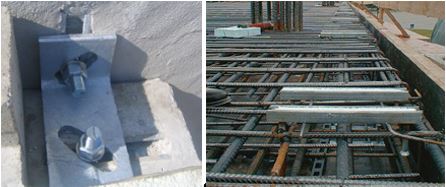

Tērauda sliežu profili ar speciālām stiprināšanas skrūvēm. Iebetonējamie sliežu profili paredzēti dzelzsbetona saliekamo elementu savienošanai, ķieģeļu apšuvuma noenkurošanai, cauruļvadu un iekārtu nostiprināšanai, lifta vadulu stiprināšanai. Ar šo profilu palīdzību pie betona tiek piestiprinātas vajadzīgās konstrukcijas, nodrošinot nepieciešamo slodzes izturību un nesabojājot betonu un stiegrojumu. Speciālās skrūves var ievietot kanālā tieši tajā vietā, kur paredzēts stiprinājums.

Galvenie kanālu raksturlielumi un pazīmes:

JTA W50/30-150-FV = kanāls ar enkuriem, profila platums 50 mm, augstums 30mm un garums 150 mm. W = karsti vilkts sliežu profils, FV = karsti cinkots (feuerverzinkt)

JM K38/17-6000-A4 = kanāls bez enkuriem, profila platums 38 mm, augstums 17 mm  un garums 6000 mm. K = auksti vilkts sliežu profils, A4 = augstas kvalitātes nerūsējošais tērauds.

Iespējamie materiālu tipi:
wb = neapstrādāts tērauds
fv   = karsti cinkots
A2 = nerūsējošs tērauds
A4 = skābes izturīgs nerūsējošs tēraudu

JTA-kanālu aprēķina programma JordahlExpert_JTA-1.5.0.9_JDA-4.2.1.5.zip

JTA Ekspluatācijas īpašību deklarācija / DoP

ETA-apstiprinājums:

ETA-JM-15-0386

ETA-JTA-09-0388

Saites no ražotāja mājaslapas:

JTA-tehniskā informācija

JTA-norādījumi par ETA saderīgu dizainu

Video- enkuru kanāli lifta konstrukcijā:
